工业冷水机安装图文讲解!

发布时间:2019-04-24 14:04:55
  工业冷水机如何安装?深圳深创亿制冷机生产厂家讲述最完整的工业冷水机安装图文讲解!

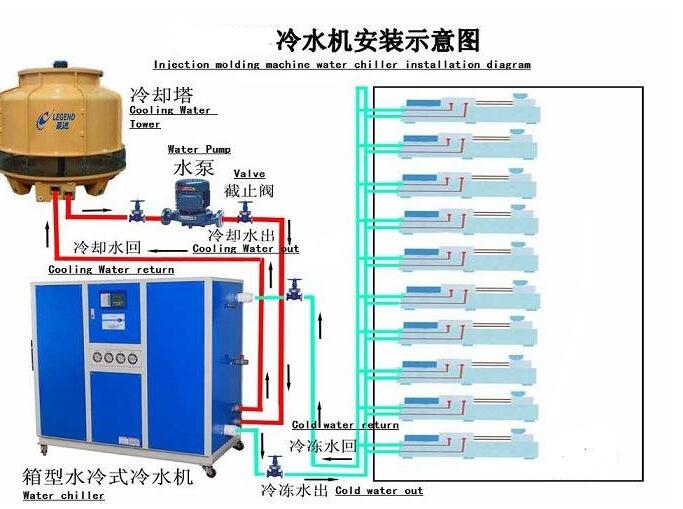

  工业冷水机安装图
工业冷水机安装图
  一、工业冷水机安装步骤

  1、安装期间请检查冷水机是否受到损坏,选择合适的地方,以便于冷水机安装及日后维修。

  2、安装机组的场地必需是地板、安装垫或基础、其水平度在6.4mm之内,并能承受工业冷水机组的运行重量。水冷式低温冷水机组

  3、选择合适管径的水管,冷水机组最大功率运行时的冷却系统及冷水系统,并正确链接。

  4、对于普通的应用场合,通过蒸发器和冷凝器的水流速度允许在1.0-36.m/s之间。

  5、冷水机组应放在室温为4.4至43.3度的机房内,工业冷水机组的四周和上方应有足够空间,以便进行日常的维护工作。

  6、在工业冷水机的一端应留出清洗冷凝器管束的抽管空间,也可利用门洞或其它位置合适的洞口。水冷式低温冷水机组

  7、在任何负荷情况下,水流量应保持稳定。

  8、所有冷冻水和冷却水管道的设计及安装应按常规方法进行,冷冻水泵要位于冷水机进水管上,以保证冷水机组的内压和流量。配管时应设置减震管一保证适当的弹性,还要防止当水泵停机时蒸发器的水被拍掉。

  9、管道应有独立于工业冷水机组的牢固支撑,避免应力施加在冷水机组的部件上。吊架的设置要便于管道对中。

  二、安装注意事项

  1、工业冷水机组的基础必须放在实土上,施工前应将机座下的浮土挖深后分层夯实。对于大孔性土,或者是土质松软时应挖深2~3m,分层回填夯实,或者将槽底夯实后用混凝土筑至基础底的标高,然后在其上捣筑基础。

  2、于大型螺杆式冷水机组,它的机座四周应做50~100m宽的减震缝,缝内填砂,缝顶用沥青麻丝填平,也可以采用弹簧减震基座。并且在冷水机组就位前,应该将预留螺栓孔清扫干净,孔内不得留有灰土、木屑等杂物,然后,用细石混凝土进行灌浆且必须严格捣实。

  3、工业冷水机组就位后,用垫铁来校正水平,找平的基准面为冷水机的底座。冷水机校正水平后,上紧地脚螺栓,螺栓顶应高出螺帽上平面2~3mm,然后,按照图纸要求作保护层。
