箱式式冷水机的制冷原理阐述

发布时间:2019-10-10 06:10:01

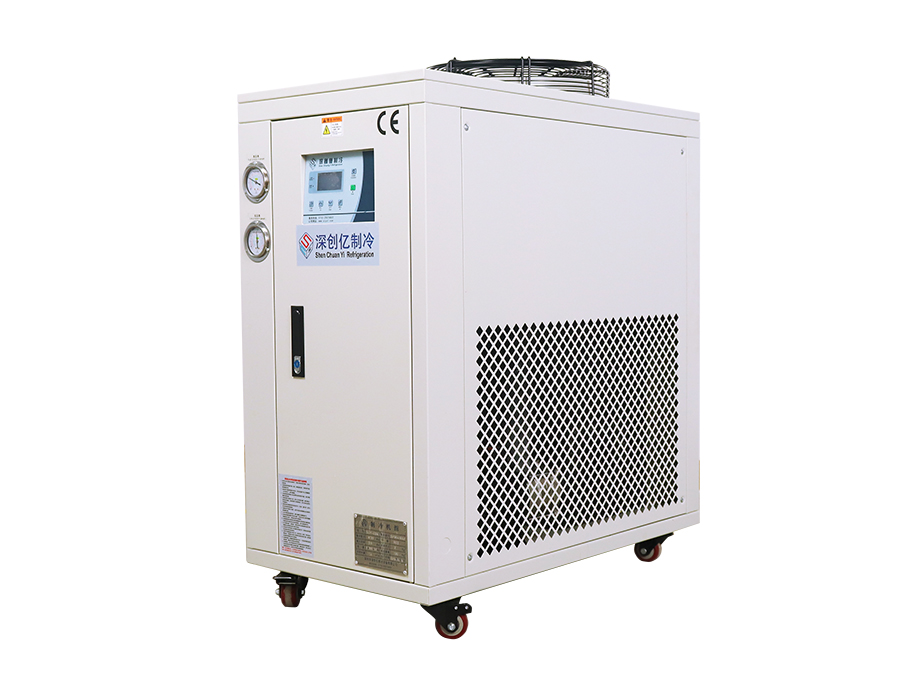

  大功率的冷水机组大部分都会用到带水箱的水冷式冷水机,其主要特点是制冷范围比较大,布线比较整齐等优点,下面来了解一下大功率带水箱水冷式冷水机组的制冷原理和组件:

  水冷箱式冷水机的制冷系统工作原理:液体制冷剂在蒸发器中吸收被冷却物体的热量之后,汽化成低温低压的蒸汽、被压缩机吸入、压缩成高温高压的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热,冷凝为高压液体、经节流阀节流为低温低压的制冷剂、再次进入蒸发器吸热汽化,达到循环制冷的目的。这样,制冷剂在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。

  带水箱水冷式冷水机组的主要组件有冷凝器、膨胀阀、电控系统、蒸发器及压缩机组成,下面讲解下这几个部件的作用:

  1、冷凝器

  冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。制冷剂在冷凝器种放出的热量由冷却介质(水或空气)带走。水冷箱式冷水机的冷凝器是以水作为冷却介质,水的温升带走冷凝热量。冷却水一般循环使用,但系统中需设有冷却水塔或凉水池。

  2、热力膨胀阀

  热力膨胀阀是通过感受蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。使冷凝器出来的高压液体节流降压,使液态制冷剂在低压(低温)下汽化吸热。在工业冷却设备中,一般采用外平衡式热力膨胀阀。

  3、蒸发器

  蒸发器的作用是利用液态低温制冷剂在低压下易蒸发,转变为蒸气并吸收被冷却介质的热量,达到制冷目的。水冷箱式冷水机一般选用水箱盘管式蒸发器,制冷剂在管内蒸发,整个蒸发器管组沉浸在盛满载冷剂的箱体内。

  4、压缩机

  压缩机是整个制冷系统的核心,也是系统动力的源泉。整个系统的动力,全部由压缩机来提供,压缩机就相当于把一个实物由低势位搬到高势位地方去,在系统中它的目的就是把低温的气体通过压缩机压缩成高温的气体,最后气体在换热器中和其他的介质进行换热。所以说压缩机的好坏会直接影响到整个水冷箱式冷水机的制冷效果。

  5、干燥过滤器

  过滤器的作用是:为了防止制冷剂里含有水份或由于不可减少的元素等原因使系统里进入水份,当从冷凝器出来的高温液体进入膨胀阀后,液体的温度会大幅度的下降,一般都在零度以下,这时如果系统里含有水分的话,由于膨胀阀通过的截面很小,就会易出现冰堵的现象,影响系统的正常的运行。

  6、压差控制器

  压差控制器用作压力差的控制,当压力差到达调定值时,开关自动切断(或接通)电路。

  7、温度控制器

  温度控制器用作机组的控制或保护,当温度到达调定值时,开关自动切断(或接通)电路。在我们的产品上,温度的控制常用到,用水箱温度来控制机组的开停机情况。还有些象防冻都需要用到温度控制器。

  8、水泵

  水冷箱式冷水机一般采用的是动力离心泵。依靠旋转的叶轮对液体的动力作用,把能量连续地传递给液体,使液体的动能(为主)和压力能增加,随后通过压出室将动能转换为压力能,用于加速水流动的工具,以达到加强水在换热器中换热的效果。

  9、水流开关

  水流开关用作管道内流体流量的控制或断流保护,当流体流量到达调定值时,开关自动切断(或接通)电路。

  10、压力控制器

  压力控制器用作压力控制和压力保护之用,机组有低压和高压控制器,用来控制系统的压力的工作范围,当系统压力到调定值时,开关自动切断(或接通)电路。
